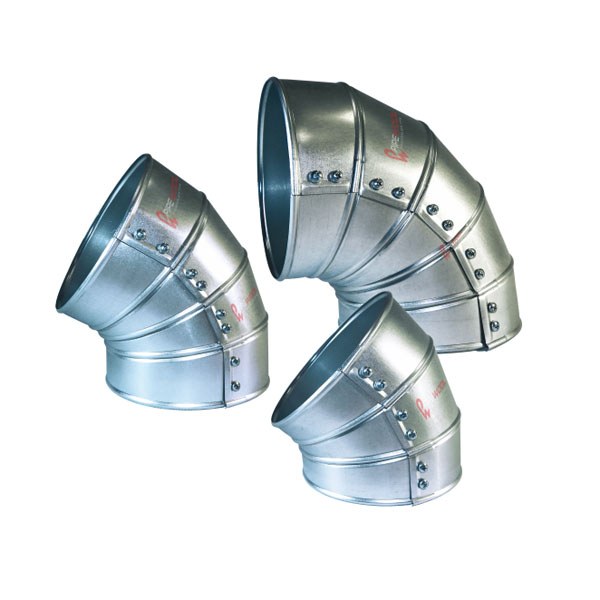

Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: O3 PIPEWOOL O45
Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм
Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм
Прайс-лист завода PIPEWOOL — защитные оболочки на отвод 45°, стр. 8, 9 (PDF) Скачать ↓ Технические решения ТР 12135-ТИ-2017: изделия PIPEWOOL в конструкциях тепловой изоляции (альбом завода и ОАО «Теплопроект», PDF) Скачать ↓ Возможности защитных оболочек PIPEWOOL — лист завода (PDF) Скачать ↓ Экспертное заключение № 1084-2016 на защитные оболочки PIPEWOOL (PDF) Скачать ↓ Технический лист завода 002/2ОЗ — защитная оболочка на отвод 45° (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты
Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм — защитная металлическая оболочка (окожушка) для тепловой изоляции трубопроводов производства завода PIPEWOOL (Копейск, Челябинская область). Оболочка защитная на отвод Pipewool O Zn/Al/St — современное решение для защиты теплоизо

⚙️ Подбор и заказ

105 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Диаметр оболочки, мм 60–990
Количество сегментов в зависимости от диаметра и радиуса отвода
Атрибуты Готовы к установке. Отверстия под саморезы или заклепки диаметром 3,2 мм. Два торцевых и один продольный зиг на каждом сегменте
Положение замка 4 (A; B; A/C; B/D)
Исполнение Стандартное 45° по ТУ 4937-002-61278130-2016
Крепление заклёпки или саморезы Ø3,2 мм; замки и быстросъёмные хомуты — по заказу
ТУ ТУ 4937-002-61278130-2016
Металл оцинкованная сталь 0,50 / 0,55 / 0,80 мм; алюминий 0,50 / 0,80 мм; нержавеющая сталь 0,50 мм
Тип изделия Защитная оболочка (окожушка) на отвод 45°
Серия O3 PIPEWOOL
Производитель PIPEWOOL — ООО «Завод теплоизоляционных материалов» (Копейск, Челябинская обл.)
Подробно

Описание

Защитная оболочка на отвод 45° PIPEWOOL O45Zn/O45Al/O45St, Ø60–990 мм — защитная металлическая оболочка (окожушка) для тепловой изоляции трубопроводов производства завода PIPEWOOL (Копейск, Челябинская область). Оболочка защитная на отвод Pipewool O Zn/Al/St — современное решение для защиты теплоизоляции и трубопроводных сетей от внешних воздействий.

Металлоцинкованная сталь 0,50 / 0,55 / 0,80 мм
Диаметр оболочки60–990

Цена — от 104,95 ₽ за шт. по прайс-листу завода PIPEWOOL (с НДС); точная цена по диаметру и толщине — в таблице ниже. Для юрлиц и объёмов — скидка по запросу, счёт в день обращения, доставка по России.

Цены завода по типоразмерам (прайс-лист PIPEWOOL)

Цена, ₽ за шт. (с НДС по прайсу завода) — по диаметру оболочки, металлу и толщине листа

Ø оболочки, ммОцинк. 0,50Оцинк. 0,55Алюм. 0,80Нерж. 0,50
60104,95120148,80354
70108,18126156,24371,70
80116,43132163,68397,40
90122,85139,87172,14423,61
100129,63147,96184,59459,22
110136,78156,52197,72496,74
120144,30165,51211,40535,62
130152,18174,92225,71576,31
140160,44184,80240,82619,38
150169,06195,13256,48663,79
160178,05205,91272,92710,59
170187,41217,13289,90758,70
180197,13228,79307,53808,64
190207,23240,91325,96861,02
200217,69253,46344,91914,66
210228,52266,48364,67970,77
220239,73279,92384,941 028,10
230251,30293,83406,041 087,94
240263,24308,18427,631 148,97
250275,55322,93449,861 211,77
260288,22338,18472,941 277,20
270301,27353,86496,511 343,75
280314,68370520,921 412,91
290328,46386,57545,811 483,14
300342,61403,59571,371 555,24
310357,13421,07597,771 629,97
320372,02438,98624,641 705,76
330387,27457,35652,371 784,21
340402,89476,16680,561 863,69
350418,89495,42709,621 945,88
360435,24515,08739,102 028,97
370451,98535,22769,262 113,97
380469,07556,17802,252 209,55
390486,54577,20833,792 298,44
400504,37598,68866,182 390,06
410522,58620,61899,042 482,65
420541,15642,99932,562 577,08
430560,09665,84966,982 674,35
440579,40689,551 002,252 773,35
450599,08713,251 037,972 874,28
460619,13737,421 074,132 976,10
470639,54762,071 111,223 080,86
480660,32787,131 148,703 186,38
490681,47812,641 186,853 293,75
500702,99838,551 225,613 402,85
510724,88864,981 265,353 515,04
520747,14891,781 305,423 627,83
530769,76919,111 346,493 743,75
540792,76946,851 387,943 860,34
550816,12975,031 430,033 978,76
560839,861 003,701 473,094 100,26
570863,951 032,721 516,464 222,27
580888,421 062,281 560,854 347,49
590913,261 092,251 605,594 473,30
600938,461 122,701 651,304 602,24
610964,031 153,571 697,374 731,76
620989,981 184,911 744,414 864,43
6301 016,291 216,661 791,804 997,63
6401 042,971 248,811 839,785 132,56
6501 070,021 281,491 888,815 270,80
6601 097,431 314,581 938,185 409,54
6701 125,221 348,161 988,545 551,52
6801 153,371 382,082 039,165 693,82
6901 181,901 416,552 090,845 839,51
7001 210,791 451,432 142,855 985,64
7101 240,041 486,752 195,516 133,60
7201 269,671 522,562 249,196 284,89
7301 299,671 558,712 303,106 436,40
7401 330,031 595,412 358,116 591,42
7501 360,771 632,522 413,416 746,76
7601 391,871 670,112 469,756 905,50
7701 423,341 708,122 526,377 064,54
7801 455,171 746,492 583,587 225,28
7901 487,381 785,432 641,917 389,60
8001 519,961 824,772 700,517 554,18
8101 552,901 864,602 760,177 722,22
8201 586,211 904,832 820,097 890,49
8301 619,891 945,502 880,678 060,59
8401 653,951 986,592 942,248 234,06
8501 688,362 028,163 004,148 407,86
8601 723,152 070,183 066,708 583,51
8701 758,302 112,613 130,268 762,55
8801 793,832 155,643 194,648 943,79
8901 829,722 198,923 259,109 124,81
9001 865,982 242,723 324,309 307,84
9101 902,612 287,013 390,609 494,50
9201 939,612 331,703 457,129 681,22
9301 976,982 376,893 524,749 871,61
9402 014,712 422,393 592,4910 061,84
9502 052,822 468,423 660,9910 254,10
9602 091,282 514,953 730,6010 450,07
9702 130,122 561,773 800,3310 645,82
9802 169,342 609,203 871,2710 845,52
9902 208,912 657,013 942,4111 045,16

Описание завода

Он представляет собой защитное покрытие из тонколистовой стали.

Специальные ребра жесткости, продольные и торцевые напуски, технологические замки позволяют предотвратить попадание влаги внутрь кожуха.

Усеченный или скошенный отвод — применяется в труднодоступных или стесненных условиях окожушивания, как правило это места пересечений отводов с трубопроводом и каких либо строительных конструкций и оборудования.

Усечен может быть любой сегмент или несколько сегментов с любой стороны, а так же с чередованием сегментов и сторон.

Отвод переходного сечения — применяется в местах поворота, где необходим технологический переход трубы с одного сечения на другое.

Сдвоенный вертикальный и горизонтальный отвод — применяется в стесненных условиях, при которых трубы в местах поворота расположены слишком близко друг к другу и окожушивание необходимо произвести целиком на две трубы.

Основные характеристики

ПараметрЗначение
СерияO3 PIPEWOOL
Тип изделияЗащитная оболочка (окожушка) на отвод 45°
Металлоцинкованная сталь 0,50 / 0,55 / 0,80 мм; алюминий 0,50 / 0,80 мм; нержавеющая сталь 0,50 мм
Диаметр оболочки, мм60–990
ТУТУ 4937-002-61278130-2016
Креплениезаклёпки или саморезы Ø3,2 мм; замки и быстросъёмные хомуты — по заказу
ИсполнениеСтандартное 45° по ТУ 4937-002-61278130-2016
Положение замка4 (A; B; A/C; B/D)
АтрибутыГотовы к установке. Отверстия под саморезы или заклепки диаметром 3,2 мм. Два торцевых и один продольный зиг на каждом сегменте
Количество сегментовв зависимости от диаметра и радиуса отвода

Как подобрать и смонтировать

  • Диаметр оболочки = наружный диаметр изоляции (диаметр трубы + 2 толщины); стандартные диаметры 60–1000 мм с шагом 10 мм, длины 500, 625, 1000, 1250 мм.
  • Металл: оцинкованная сталь 0,50/0,55/0,80 мм — стандарт; алюминий — малый вес и коррозионная стойкость; нержавеющая сталь — агрессивные среды и пищевые производства.
  • Соединение — заклёпки или саморезы Ø3,2 мм, зиги; для обслуживаемых узлов — быстросъёмные хомуты и замки. Короба на фланцы и арматуру — по опросному листу завода.

Важно знать

  • PIPEWOOL — ООО «Завод теплоизоляционных материалов» (Копейск, Челябинская обл.): собственное производство с 2011 года цилиндров, фасонных элементов, защитных оболочек и быстросъёмных конструкций по ТУ завода; продукция сертифицирована.
  • Цены — заводские, по прайс-листу PIPEWOOL (таблицы по типоразмерам в карточке); скидки от объёма, счёт в день обращения, доставка по России транспортной компанией.
  • Документы — файлы завода без изменений: страницы прайс-листа, технические листы, ТУ, экспертное заключение, альбом технических решений.

Поставка и подбор

Поставляем продукцию PIPEWOOL с завода в Копейске по всей России: инженер подберёт типоразмеры и оболочку под проект, подготовит спецификацию и счёт; документы завода прилагаются. Источник данных — страница производителя и прайс-лист завода.
