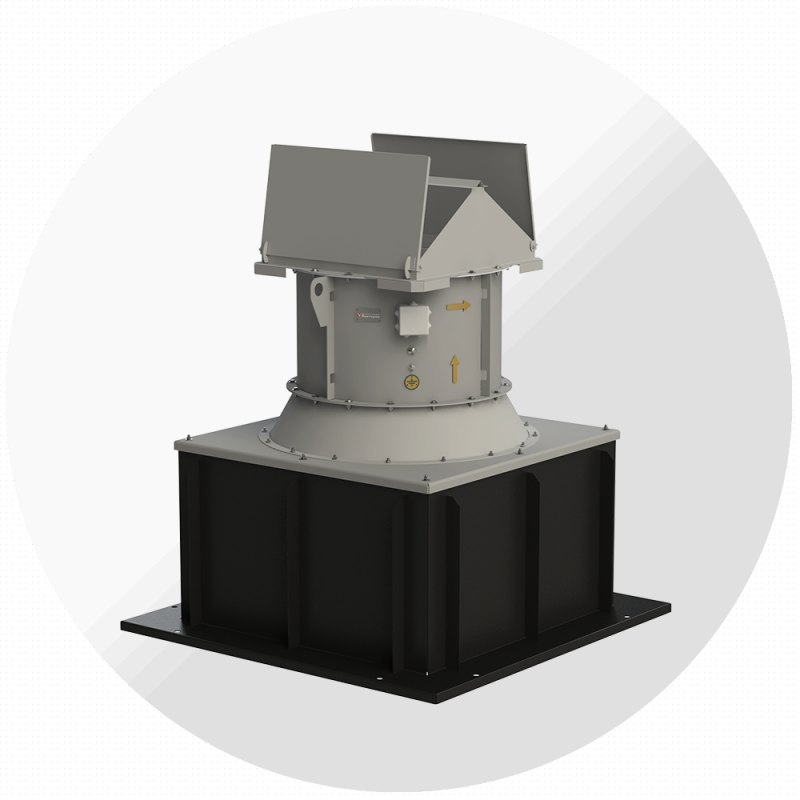

Крышный вентилятор ВКО-К-13-284 №11,2 с обратным клапаном, Ø1120 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКО-К-13-284 №11 — крышный осевой вытяжной вентилятор со встроенным обратным клапаном завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 14 исполнений по двигателю: производительность от 10 500 до 68 200 м³/ч, полное давление до 647 Па, мощность 2,2–18,5 кВт.
Отличается от ВКО-13-284 встроенным обратным клапаном: при остановке двигателя лепестки закрывают сечение, наружный воздух и осадки не попадают в помещение.
Исполнения по электродвигателю
ВКО-К-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-11,2-5,5-1000 | 12 | 17 | 13 800–28 900 | 435…103 | 413…0 | АИР132S6 | 5,5 | 950 |
| ВКО-К-13-284-12к/20-11,2-7,5-1000 | 12 | 20 | 17 000–36 900 | 483…169 | 449…0 | АИР132M6 | 7,5 | 950 |
| ВКО-К-13-284-12к/25-11,2-11-1000 | 12 | 25 | 22 900–44 300 | 504…243 | 442 | АИР160S6 | 11 | 970 |
| ВКО-К-13-284-12к/30-11,2-11-1000 | 12 | 30 | 29 900–52 100 | 544…339 | 430…1 | АИР160S6 | 11 | 970 |
| ВКО-К-13-284-12к/35-11,2-15-1000 | 12 | 35 | 35 100–56 800 | 586…400 | 428…0 | АИР160M6 | 15 | 970 |
| ВКО-К-13-284-12к/40-11,2-15-1000 | 12 | 40 | 39 300–62 400 | 623…492 | 428 | АИР160M6 | 15 | 970 |
| ВКО-К-13-284-12к/45-11,2-18,5-1000 | 12 | 45 | 46 900–68 200 | 647…568 | 381…0 | АИР180M6 | 18,5 | 980 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-11,2-2,2-750 | 12 | 17 | 10 500–22 000 | 252…59 | 239…0 | АИР112MА8 | 2,2 | 710 |
| ВКО-К-13-284-12к/20-11,2-3-750 | 12 | 20 | 12 900–28 100 | 279…98 | 260…0 | АИР112MВ8 | 3 | 710 |
| ВКО-К-13-284-12к/25-11,2-4-750 | 12 | 25 | 17 400–33 700 | 291…141 | 256…0 | АИР132S8 | 4 | 700 |
| ВКО-К-13-284-12к/30-11,2-4-750 | 12 | 30 | 22 800–39 600 | 315…196 | 249…0 | АИР132S8 | 4 | 700 |
| ВКО-К-13-284-12к/35-11,2-5,5-750 | 12 | 35 | 26 700–43 200 | 339…231 | 247…0 | АИР132M8 | 5,5 | 700 |
| ВКО-К-13-284-12к/40-11,2-7,5-750 | 12 | 40 | 29 900–47 500 | 360…285 | 248…0 | АИР160S8 | 7,5 | 720 |
| ВКО-К-13-284-12к/45-11,2-7,5-750 | 12 | 45 | 35 600–51 900 | 374…328 | 220…0 | АИР160S8 | 7,5 | 720 |
Расшифровка обозначения
ВКО-К-13-284-12к/30-11,2-N-n
| ВКО-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры

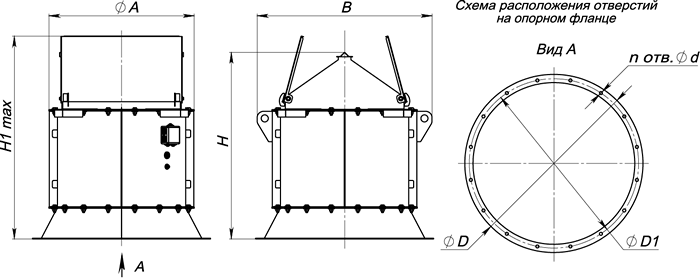

Габаритные и присоединительные размеры ВКО-К-13-284, мм
| Номер ВКО-К | h вала ЭД | A | B | D | H | H1 | D1 | n | d |
|---|---|---|---|---|---|---|---|---|---|
| 11,2 | 112 | 1210 | 1383 | 1490 | 1214 | 1388 | 1460 | 16 | 12 |
| 11,2 | 132-180 | 1210 | 1383 | 1490 | 1379 | 1553 | 1460 | 16 | 12 |
| 11,2 | 200-225 | 1210 | 1383 | 1490 | 1479 | 1653 | 1460 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
| ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО-К.
Где применяется
- Вытяжная вентиляция зданий с периодической работой вентилятора
- Помещения, где недопустим обратный ток холодного воздуха
- Производственные, складские и общественные здания
- Сельскохозяйственные объекты
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-К-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
