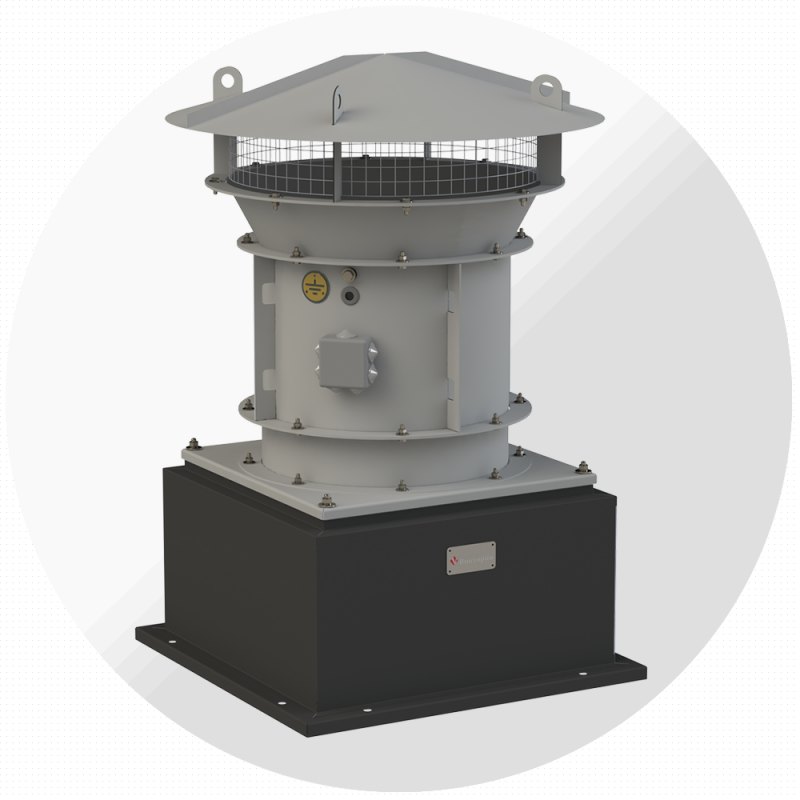

Крышный приточный вентилятор ВКОП-С №4,5, Ø450 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-С №4 — крышный осевой приточный вентилятор с защитной сеткой завода «Виктория» (Москва). Номер 4,5: диаметр рабочего колеса 450 мм. В каталоге завода 6 исполнений по двигателю: производительность от 1300 до 6500 м³/ч, полное давление до 221 Па, мощность 0,18–0,55 кВт.
Отличается от ВКОП встроенной в зонт защитной сеткой и входным конфузором, который улучшает аэродинамику на входе.
Исполнения по электродвигателю
ВКОП-С построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-С-13-284-12к/17-4,5-0,18-1500 | 12 | 17 | 1300–2800 | 145…34 | 137…1 | АИР56В4 | 0,18 | 1350 |
| ВКОП-С-13-284-12к/20-4,5-0,25-1500 | 12 | 20 | 1600–3400 | 159…56 | 147 | АИР63А4 | 0,25 | 1350 |
| ВКОП-С-13-284-12к/30-4,5-0,37-1500 | 12 | 30 | 2800–4900 | 182…113 | 143…1 | АИР63В4 | 0,37 | 1350 |
| ВКОП-С-13-284-12к/35-4,5-0,55-1500 | 12 | 35 | 3200–5600 | 195…138 | 146 | АИР71А4 | 0,55 | 1360 |
| ВКОП-С-13-284-12к/40-4,5-0,55-1500 | 12 | 40 | 3800–5900 | 208…167 | 141…0 | АИР71А4 | 0,55 | 1360 |
| ВКОП-С-13-284-12к/45-4,5-0,55-1500 | 12 | 45 | 4300–6500 | 221…1 | 136…0 | АИР71А4 | 0,55 | 1360 |
Расшифровка обозначения
ВКОП-С-13-284-12к/30-4,5-N-n
| ВКОП-С | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-С, мм
| Обозначение | h вала ЭД | A | H | D | D1 | n | d |
|---|---|---|---|---|---|---|---|
| ВКОП-С — 4,5 | 056-080 | 805 | 980 | 635 | 600 | 16 | 12 |
| ВКОП-С — 4,5 | 090-100 | 805 | 1080 | 635 | 600 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-С.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Приточная противодымная вентиляция жилых и общественных зданий
- Компенсирующая подача воздуха при дымоудалении
- Общеобменный приток без сети воздуховодов
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-С, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
