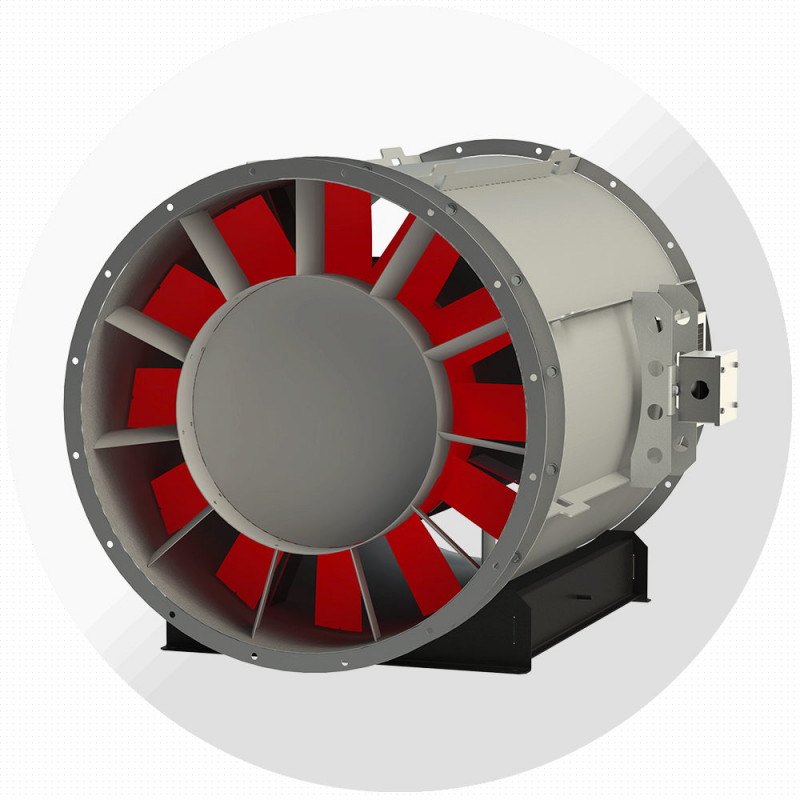

Вентилятор дымоудаления ВО-13-284-ДУ №10, Ø1000 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №10 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 10: диаметр рабочего колеса 1000 мм. В каталоге завода 14 исполнений по двигателю: производительность от 9700 до 61 800 м³/ч, полное давление до 792 Па, мощность 3–37 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-10-17-7,5-1500 | 17 | 22 600–30 900 | 467…117 | 441…0 | АИР132S4 | 7,5 | 1455 | 302 |
| ВО-ДУ-Т-10-20-11-1500 | 20 | 16 200–34 100 | 728…148 | 714…0 | АИР132M4 | 11 | 1450 | 310 |
| ВО-ДУ-Т-10-25-18,5-1500 | 25 | 19 000–39 900 | 743…174 | 724…0 | АИР160M4 | 18,5 | 1460 | 369 |
| ВО-ДУ-Т-10-30-22-1500 | 30 | 20 700–44 900 | 756…215 | 734…0 | АИР180S4 | 22 | 1470 | 402 |
| ВО-ДУ-Т-10-35-30-1500 | 35 | 23 800–50 700 | 767…315 | 738…0 | АИР180M4 | 30 | 1470 | 428 |
| ВО-ДУ-Т-10-40-30-1500 | 40 | 26 800–55 900 | 780…347 | 743…0 | АИР180M4 | 30 | 1470 | 428 |
| ВО-ДУ-Т-10-45-37-1500 | 45 | 30 000–61 800 | 792…393 | 746…0 | АИР200M4 | 37 | 1470 | 475 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-10-17-3-1000 | 17 | 9700–20 300 | 305…51 | 300…0 | АИР112MА6 | 3 | 950 | 274 |
| ВО-ДУ-Т-10-20-4-1000 | 20 | 10 600–22 400 | 315…64 | 309…0 | АИР112MВ6 | 4 | 950 | 279 |
| ВО-ДУ-Т-10-25-5,5-1000 | 25 | 12 500–26 300 | 321…75 | 313…0 | АИР132S6 | 5,5 | 950 | 298 |
| ВО-ДУ-Т-10-30-7,5-1000 | 30 | 13 600–29 500 | 327…93 | 317…0 | АИР132M6 | 7,5 | 950 | 308 |
| ВО-ДУ-Т-10-35-7,5-1000 | 35 | 15 600–33 400 | 332…136 | 319…0 | АИР132M6 | 7,5 | 950 | 308 |
| ВО-ДУ-Т-10-40-11-1000 | 40 | 17 600–36 800 | 337…150 | 321…0 | АИР160S6 | 11 | 970 | 361 |
| ВО-ДУ-Т-10-45-11-1000 | 45 | 19 700–40 600 | 343…170 | 323…0 | АИР160S6 | 11 | 970 | 361 |
Расшифровка обозначения
ВО-ДУ-Т-10-17-3-1000
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 100…200 | 1010 | 1050 | 12 | 1150 | 950 | 100 | 850 | 15 | 1090 | 570 | 1115 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 10 | 1010 | 1050 | 1090 | 12 | 600 | 160 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
