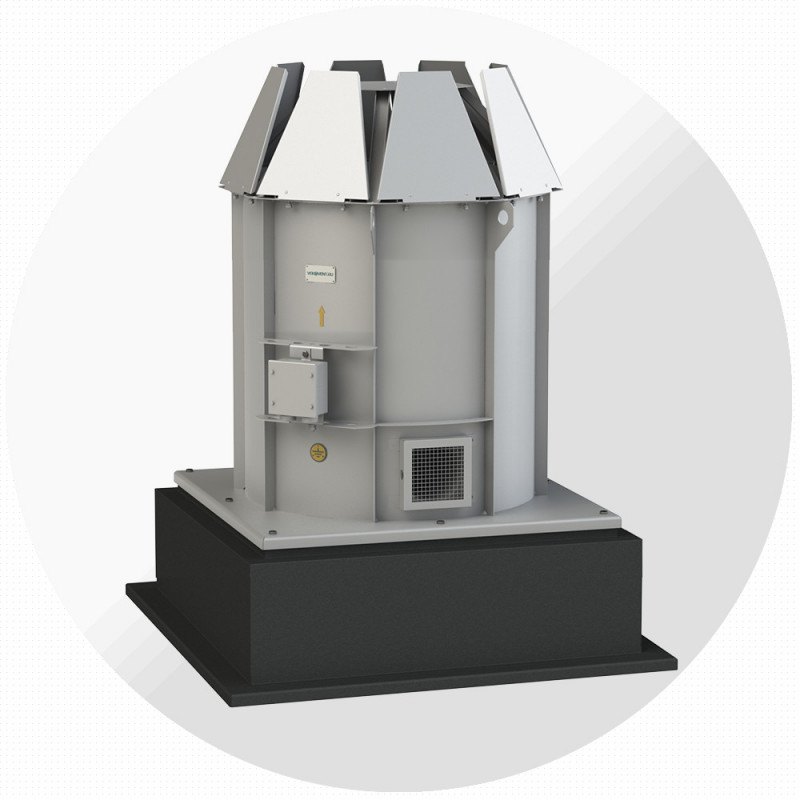

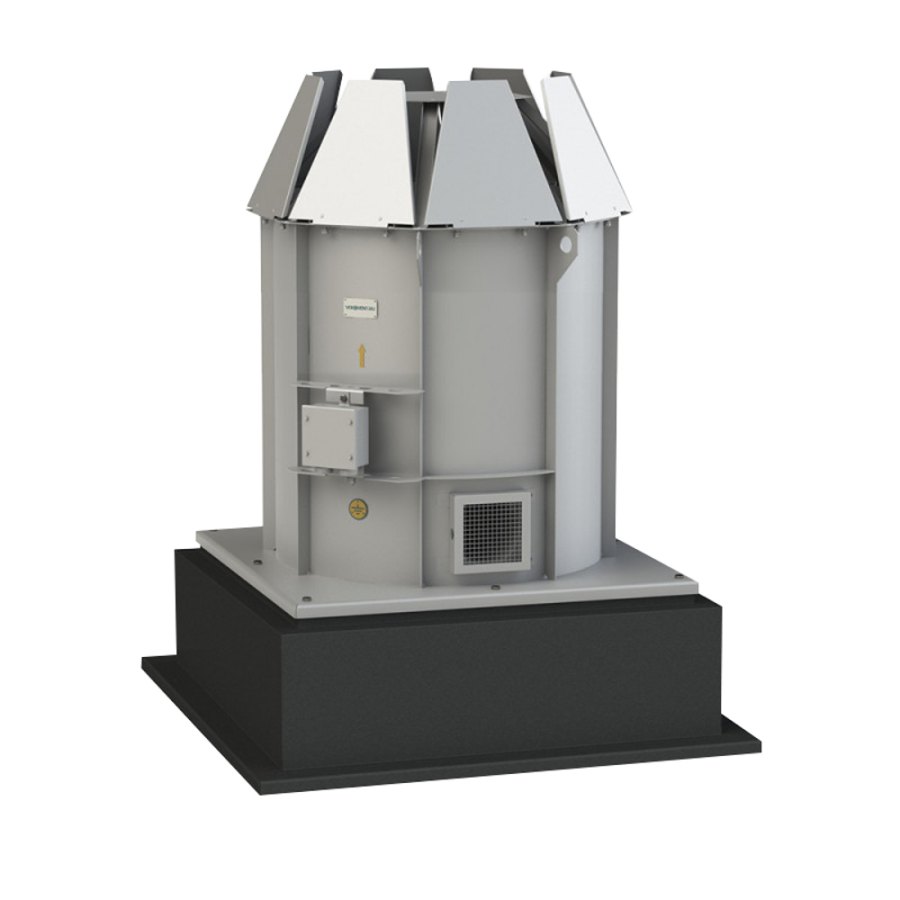

Вентилятор дымоудаления ВОФ-ДУ №10, Ø1000 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВОФ-ДУ №10 — крышный осевой вентилятор дымоудаления с факельным выбросом завода «Виктория» (Москва). Номер 10: диаметр рабочего колеса 1000 мм. В каталоге завода 7 исполнений по двигателю: производительность от 9700 до 40 600 м³/ч, полное давление до 312 Па, мощность 3–11 кВт.
Выбрасывает дымовые газы вертикально вверх (факельный выброс), как требует СП 7.13130 для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-10-17-3-1000 | 17 | 9700–20 300 | 297 | АИР112MА6 | 3 | 950 | 323 | |
| ВОФ-ДУ-Т-10-20-4-1000 | 20 | 10 600–22 400 | 305 | 2 | АИР112MВ6 | 4 | 950 | 328 |
| ВОФ-ДУ-Т-10-25-5,5-1000 | 25 | 12 500–26 300 | 308 | АИР132S6 | 5,5 | 950 | 347 | |
| ВОФ-ДУ-Т-10-30-7,5-1000 | 30 | 13 600–29 500 | 311 | АИР132M6 | 7,5 | 950 | 357 | |
| ВОФ-ДУ-Т-10-35-7,5-1000 | 35 | 15 600–33 400 | 311 | 4 | АИР132M6 | 7,5 | 950 | 357 |
| ВОФ-ДУ-Т-10-40-11-1000 | 40 | 17 600–36 800 | 312 | АИР160S6 | 11 | 970 | 410 | |
| ВОФ-ДУ-Т-10-45-11-1000 | 45 | 19 700–40 600 | 310 | 4 | АИР160S6 | 11 | 970 | 410 |
Расшифровка обозначения
ВОФ-ДУ-Т-10-30-7,5-1000
| ВОФ-ДУ | осевой факельный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВОФ-ДУ, мм
| Обозначение | A | A1 | B | H | X | d | n |
|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-10,0 | 1250 | 1170 | 1430 | 1705 | 106 | 15 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция многоэтажных зданий
- Дымоудаление из коридоров, холлов, атриумов
- Паркинги и торговые центры
- Кровли с требованием вертикального выброса продуктов горения
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВОФ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
